청정 대한민국을 만드는 미래기술 ㈜KB E&C

크린룸

크린룸이란?

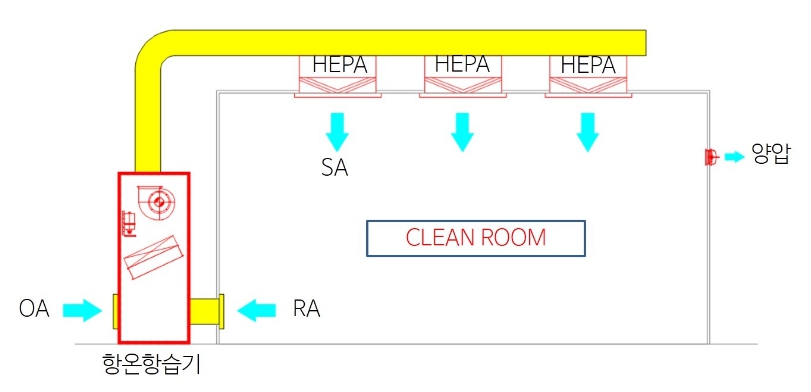

크린룸에서의 전형적인 공조시스템 구성

크린룸(clean room)이란 오염 제어가 행해지고 있는 한정된 공간으로, 공기 속에 포함되어 있는 먼지뿐 아니라 온도, 습도, 실내 공기압, 가스 성분, 정전기, 미진도, 전자파 등 환경조건이 제어되는 실(room)을 의미한다. 여기서 공간이란 생물이나 미세입자를 제어할 수 있는 작은 실험용 벤치로부터 반도체나 디스플레이 등 산업용 제품을 생산할 수 있는 공장을 포함한다.

현재의 크린룸은 특별한 의미를 갖고 있고 ISO(international organization for standardization) 기준 14644-1에 다음과 같이 정의되어 있다. 실내 부스에서 부유입자의 농도가 제어되고, 입자의 유입, 발생, 보유를 최소화하기 위한 방법으로 건설되어 유지되며, 필요에 따라 연관된 변수인 온도, 습도, 압력 등이 조절되는 실을 의미한다.

IT 산업, 제약 및 식품산업, 병원, 의료기기 제조 시설, 동물실험 시설, 식품공장 등 다양한 분야에서 청정 환경 구현 및 제품이나 사람, 동식물을 최대한 보호하기 위하여 보편적으로 사용되고 있다.

최근 기술이 발전함에 따라 반도체, 디스플레이, 및 제약업종 등 산업 전반에 걸쳐 크린룸에서 생산되는 제품군이 늘어나고 있는 추세이다.

크린룸은 고도의 청정 기술과 다양한 제어기술이 집약된 에너지 다소비 설비이다.

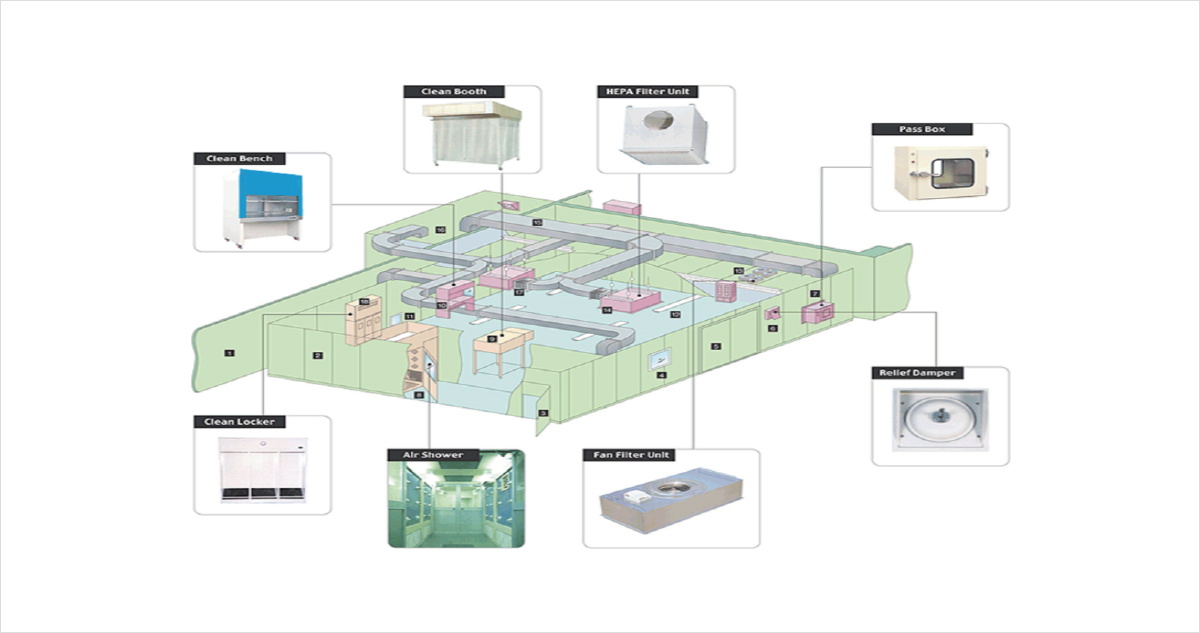

크린룸의 일반적 구성
산업용 크린룸 – I.C.R(Industrial Clean Romm)
반도체 제조, 우주항공, 전자, 정밀산업 등의 발전으로 인해 제품의 정밀화, 미소화, 품질화 및 고신뢰도가 요구되고 있습니다.
전자공업, 필름공장, 정밀기계 공장 등에서는 실내 부유입자가 제조중인 제품에 부착되어 제품의 불량을 초래하고, 사용 목정에 적합한 제품의 생산에 저해요소가 되어 제품의 신뢰성과 수율에 막대한 영향을 미치므로 공장 전체 또는 중요한 작업이 이루어지는 공간을 생산공정에 요구되는 환경조건을 만족할 수 있도록 청정한 상태가 유지되도록 하여야 합니다. 이런 목적의 청정공간을 ICR(산업용 크린룸)이라고 합니다.
바이오 크린룸 – B.C.R(Biological Clean Room) SYSTEM
B.C.R은 기본적으로 먼지를 제어함을 목적으로 하지만, 설계의 목적은 미생물 제어를 최우선으로 합니다. 생물성 입자에 대한 대표적인 규격으로 미국항공우주국(NASA)에서 1967년에 제정한 NHB 5340.2가 널리 쓰이고 있습니다. 이 규격에서는 입자를 포함하는 부유입자를 규제하는 내용과 공기중에 부유하는 생물성 입자 및 일정 기간내에 단위면적에 침착한 생물성 입자의 허용 수에 대하여 규정하고 있습니다. 생물성 입자의 측정방법에 대해서는 NHB 5340.1에 규정되어 있습니다.
FEDERAL STANDARD 209(미연방규격)
적용 분야 – 무균 수술실, 제약, 식품, 동물실험실 등.
G.M.P(Good Manufactureing Parctice) SYSTEM
G.M.P는 Good Manufactureing Parctice의 약자로 '우수제조관리기준'이라고 부릅니다. 통상 우수한 제품을 생산하기 위한 최소한의 시설 기준을 뜻하는 말로 우리나라에는 의약품과 화장품, 식품 분야에서는 건강기능식품에 GMP가 적용되고 있습니다.
미국은 연방법전 중 Title 21 CFR, Part 110에 Current Good Manufactureing Parctice라는 제목으로 기술되어 있고 이는 '식품의 제조, 포장, 보관을 위한 우수식품제조 관리기준'이라고 설명하고 있습니다. 국제교류의 필요에 따라 각 산업분야별로 GMP, 생물학적제제 등 GMP(Bio GMP), 원료의약품GMP(BGMP)등 각종 GMP가 제정 실시됨으로써 GMP를 준수한 제조관리 체계구축이 가속화되고 있습니다.
적용 분야 – 의료기기, 제약.
HACCP(위해요소 중점 관리 제도) SYSTEM
HACCP란 식품의 원료, 제조 및 가공 등 각 생산 과정에서 위해 물질을 사전에 차단하여, 식품위생관리에 기준한 식품 제조에 반영한 시설입니다. HACCP은 위해요소분석(Hazard Anayasis)과 중요관리점(Critical Control Point)의 영문 약자로서 '햇썹' 또는 '위해요소 분석점 관리기준' 이라 합니다.
적용 분야 – 육가공, 제과제빵, 음료, 농수산 가공식품외

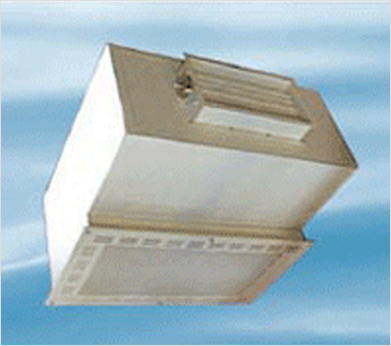

HEPA FILTER UNIT
청정공간(Clean Room)을 만들기 위해 급기되는 공기를 고성능 필터(HEPA FILTER)를 통해 오염인자를 제거하고 공기량을 조절하도록 댐퍼와 조합하여 한개의 유니트하여 만든 장치입니다.
Specitfication
규격/모델 A B C D
CASING STEEL OR SUS
PUNCHING PLATE STEEL OR SUS
FILTERING EFFICIENCY 0.3㎛DOP, @99.97%
NUMBER OF FILTER 1 1 1 2
DAMPER STEEL OR SUS
NUMBER AND SIZE OF DAMPER Φ300 X 1
Dimension
규격/모델 HIST
A B C D E
A-TYPE 560 560 0.5 630 30
B-TYPE 670 670 0.5~1.0 742 742
C-TYPE 670 975 1.0 742 1047
D-TYPE 670 1320 1.5 742 1392
BLOWER FILTER UNIT(B.F.U)
NO Desctiption QTY MATL Dimension
1 Punching Plate 1 SGCC 1.2t
2 HEPA Filter 1 SEE Spec.
3 Insulation 1 Glass Wool 20t 32k
4 Isolator 4 Rubber YA-2035
5 Fan & Mortor 1 SEE Spec.
6 Casing 1 SGCC 1.2t
7 Baffte Plat 1 SGCC 1.2t
8 Insulation 1 Glass Wool 20t 32k
9 Hanging Channel 8 SGCC 40 X 40 X 3.2t / 50 X 40 X 3.2t
10 T.B Box 1 SGCC 1.2t
11 Access Cover 1 SGCC 1.2t
Specitfication
Spec.
Fan & Mortor Type SF-17C
Power 3∮ X 380V X 60Hz X 0.36Kw
Air Volume 31CMM
HEPA Filter Size 610H X 1168W X 150D
Eff. Dop Test 99.97% @ 0.3㎛
Media Glass Fiber
SEP. AL.
Frame AL.
Total Wight 170kg
Dimension
Type W1 W2 H1 H2 D
EBF-1 742 1420 300 700 1280
EBF-2 742 1420 300 700 1280
EBF-3 874 1524 230 520 700

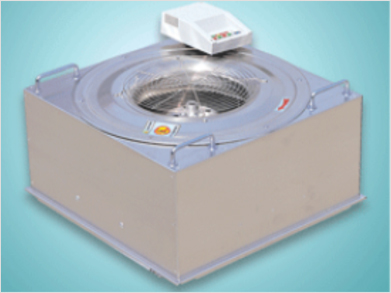

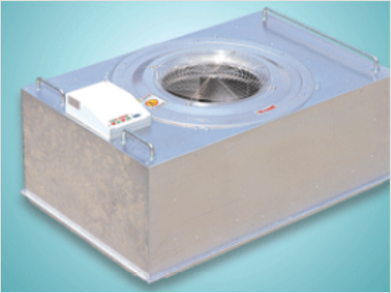

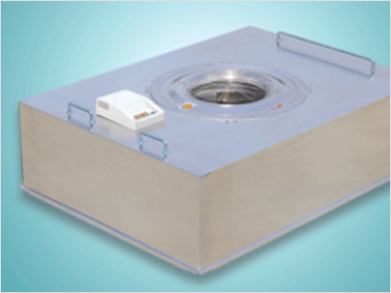

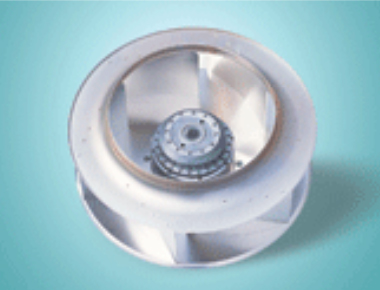

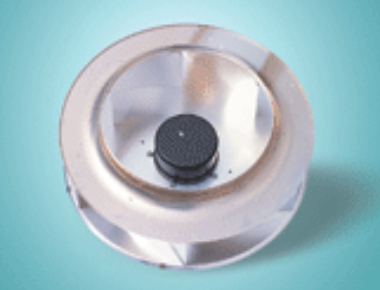

FAN FILTER UNIT(F.F.U)
Standard Type EFU 600(L) X 600(W) (2’ X 2’)
*AC : 3∮, 50Hz. Applicable
Classification AC DC Remark
Model EFU 606 Additional
Standard
Dimension 가능
Grid(Mould Bar) 600 X 600 (2’ X 2’)
Dimention(mm) 572(L) X 572(W) X 250 ~ 330 (H)
Power 1∮ 200V ~ 230V 60Hz 1∮ 200V ~ 240V 50/60Hz
Ex Static Pressure(mmAq) 9
Air Velocity(m/s) 0.25 ~ 0.45
Power Consumption(W) 80 ~ 125 47 ~ 70
Current(A) 0.40 ~ 0.63 0.22 ~ 0.35
Noise[db(A)] 47 ~ 53 44 ~ 50
Rilter Spec. ULPA : 99.999% / 15CMM at 9.5mmAq HAPA Filter Applicable
Weight(kg) 18 16 Excluding Filter
Standard Type EFU 900(L) X 600(W) (3’ X 2’)
*AC : 3∮, 50Hz. Applicable
Classification AC DC Remark
Model EFU 906 Additional
Standard
Dimension 가능
Grid(Mould Bar) 900 X 600 (3’ X 2’)
Dimention(mm) 872(L) X 572(W) X 250 ~ 380 (H)
Power 1∮ 200V ~ 230V 60Hz 1∮ 200V ~ 240V 50/60Hz
Ex Static Pressure(mmAq) 9
Air Velocity(m/s) 0.25 ~ 0.45
Power Consumption(W) 80 ~ 135 50 ~ 85
Current(A) 0.40 ~ 0.67 0.25 ~ 0.43
Noise[db(A)] 47 ~ 53 44 ~ 52
Rilter Spec. ULPA : 99.999% / 15CMM at 9.5mmAq HAPA Filter Applicable
Weight(kg) 22 20 Excluding Filter
Standard Type EFU 1200(L) X 600(W) (4’ X 2’)
*AC : 3∮, 50Hz. Applicable
Classification AC DC Remark
Model EFU 1206 Additional
Standard
Dimension 가능
Grid(Mould Bar) 1200 X 600 (4’ X 2’)
Dimention(mm) 1172(L) X 572(W) X 250 ~ 330 (H)
Power 1∮ 200V ~ 230V 60Hz 1∮ 200V ~ 240V 50/60Hz
Ex Static Pressure(mmAq) 9
Air Velocity(m/s) 0.25 ~ 0.45
Power Consumption(W) 80 ~ 150 65 ~ 110
Current(A) 0.47 ~ 0.75 0.33 ~ 0.55
Noise[db(A)] 48 ~ 54 45 ~ 53
Rilter Spec. ULPA : 99.999% / 15CMM at 9.5mmAq HAPA Filter Applicable
Weight(kg) 25 22 Excluding Filter
Standard Type EFU 1200(L) X 900(W) (4’ X 3’)
*AC : 3∮, 50Hz. Applicable
Classification AC DC Remark
Model EFU 1209 Additional
Standard
Dimension 가능
Grid(Mould Bar) 1200 X 900 (4’ X 3’)
Dimention(mm) 1172(L) X 872(W) X 250 ~ 330 (H)
Power 1∮ 200V ~ 230V 60Hz 1∮ 200V ~ 240V 50/60Hz
Ex Static Pressure(mmAq) 9
Air Velocity(m/s) 0.25 ~ 0.45
Power Consumption(W) 130 ~ 180 75 ~ 130
Current(A) 0.60 ~ 0.80 0.40 ~ 0.65
Noise[db(A)] 50 ~ 56 48 ~ 55
Rilter Spec. ULPA : 99.999% / 15CMM at 9.5mmAq HAPA Filter Applicable
Weight(kg) 32 30 Excluding Filter
Standard Type EFU 1200(L) X 1200(W) (4’ X 4’)
*AC : 3∮, 50Hz. Applicable
Classification AC DC Remark
Model EFU 1212 Additional
Standard
Dimension 가능
Grid(Mould Bar) 1200 X 1200 (4’ X 4’)
Dimention(mm) 1172(L) X 1172(W) X 250 ~ 330 (H)
Power 1∮ 200V ~ 230V 60Hz 1∮ 200V ~ 240V 50/60Hz
Ex Static Pressure(mmAq) 9
Air Velocity(m/s) 0.25 ~ 0.45
Power Consumption(W) 170 ~ 220 90 ~ 170
Current(A) 0.8 ~ 1.0 0.40 ~ 0.85
Noise[db(A)] 52 ~ 58 50 ~ 57
Rilter Spec. ULPA : 99.999% / 15CMM at 9.5mmAq HAPA Filter Applicable
Weight(kg) 38 35 Excluding Filter
Standard Type EFU 1500(L) X 750(W) (5’ X 2.5’)
*AC : 3∮, 50Hz. Applicable
Classification AC DC Remark
Model EFU 1507 Additional
Standard
Dimension 가능
Grid(Mould Bar) 1500 X 750 (5’ X 2.5’)
Dimention(mm) 1472(L) X 772(W) X 250 ~ 330 (H)
Power 1∮ 200V ~ 230V 60Hz 1∮ 200V ~ 240V 50/60Hz
Ex Static Pressure(mmAq) 9
Air Velocity(m/s) 0.25 ~ 0.45
Power Consumption(W) 120 ~ 175 80 ~ 140
Current(A) 0.6 ~ 10.8 0.40 ~ 0.7
Noise[db(A)] 50 ~ 56 48 ~ 55
Rilter Spec. ULPA : 99.999% / 15CMM at 9.5mmAq HAPA Filter Applicable
Weight(kg) 35 33 Excluding Filter
AC Inner Type
AC Out Type
DC Out Type
AIR SHOWER
크린룸 및 청정구역에 사람 또는 물건이 입실하기 전에 외부로 부터 오염물질의 유입을 방지하기 위한 장치로, 고속 청정 공기를 이용하여 AIR로 세정하기 위한 장비입니다.
Specitfication
Type A B C
Filter Efficiency 0.3㎛ D.O.P 99.97%
Filtering Efficiency Pre Filter-Non Woven Fabric Filter
Main Filter-Hepa Filter
Air Velocuty (M/S) 25M/S Over
Air Volume (CMM) 17 34 34
Number of Nozzies (EA) 14 28 28
Body Oven Baked Melamined Coated Finish
Showering Time 30 Sec. (ADJUSTABLE)
Operation Sensor Touch, Air Zet(Auto/Man) Blower Timer
Power Φ x 380 / 220V x 50 / 60Hz
Fl, Lamp 20W x 1EA 40W x 1EA 40W x 1EA

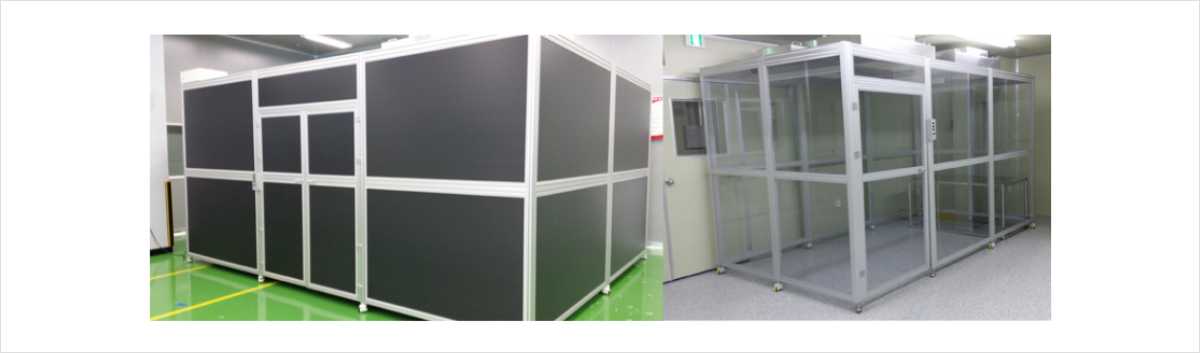

CLEAN BOOTH
고청정구역(CLASS1~100)인 슈퍼크린룸 및 크린부스, 제조라인의 청정도를 요구하는 SYSTEM에 적용 할 수 있는 장비로써, 설계에 따라 비교적 자유롭게 설치 운영할 수 있습니다.

- 작업공간내의 청정도를 CLASS 10~100까지 유지할 수 있어 초청정 작업을 할 수 있도록 제작
- 진동이 전달되지 않도록 본체와 작업대를 완전히 분리한 구조로 제작
- HEPA FILTER와 HOLDING FRAME은 완전 기밀이 유지되는 구조로 제작
- 기류의 흐름이 층류가 형성되도록 제작
- 작업공간내에 양압이 형성되도록 제작
- 이동이 용이하도록 바퀴를 장착하였으며 이동후 고정이 용이하도록 높이 조정볼트를 장착하여 제작
- 용도에 따라 설계하여 변경제작이 가능한 구조
PASS BOX
크린룸 및 청정구역간의 벽체에 설치하여, 물건의 입,출고시 외부로 부터 오염물질의 유입을 최소화 청정구역의 오염을 방지하기 위한 장비입니다.

- CLEAN ROOM 외부와 기밀처리가 잘 되어 있어 평상시 LEAK가 없음
- 실내측 및 실외측에서 잘 보일 수 있도록 투명안전유리를 장착하여
- 실내측 및 실외측 도어는 INTER-LOCK 장치가 되어 오염인자의 유입이 되지 않도록 제작
- 용도에 따라 설계 제작하여 대물용 일반/샤워링 기능 추가 가능
